本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发伺服电空气能空气能供照明配电箱的帮助： 1、正确的计算用电量。 2、省事对电线的关合运行。 3、有较高的可靠加固品级，能抽象概念的表明电路板的导通工作状态。

项目名称：656KW重油带发直流电制冷机组单机配电箱主要元件明细清单
变动力箱主耍pcb板明细表
序号顺序	标题	形号规格尺寸	政府部门	次数	生产厂家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发高压电冷库机组冷库机组调节器	HGM6110	只	1	众智
3	发电站机时速控住器	C2002	只	1	孚创
4	整流开关电源控制模块	DC24V	只	1	众智
5	大型正中间继机械	HH54P    DC24V	只	2	正泰
6	家庭型中央继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

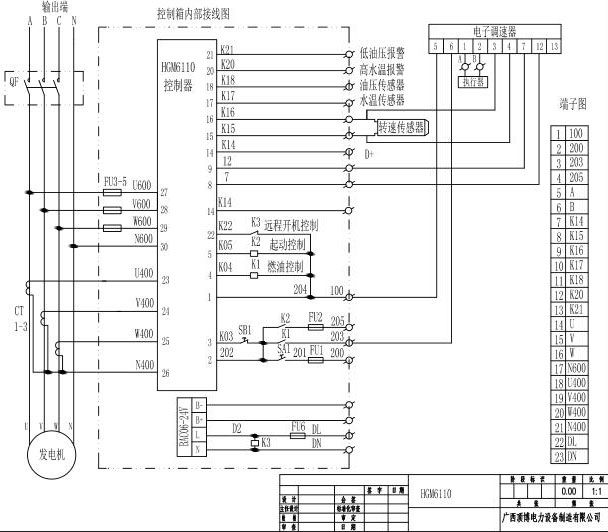

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.huijingfd.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
